Home > Products > Butterfly valve > D71FSFluorine manual butterfly valve

1
2

Description Material Performance Product Size Specifications

Summary：

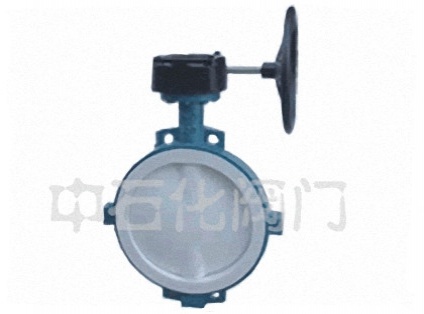

Product name：D71FSFluorine manual butterfly valve

Product features: clip connected manual butterfly valve, the middle line manual butterfly valve, manual butterfly valve

Fluorine manual pneumatic details: fluorine manual butterfly valve, the middle line manual butterfly valve, manual butterfly valve

No Information

No Information

三、D71FS fluorine manual butterfly valve main connection size and weight：

Nominal diameter		standard value							reference value
DN（mm）	NPS（inch）	L	D	D1	D2	F	B	Z-Φd	Do	H	W（kg）
DN（mm）	NPS（inch）	PN0.6（MPa）
40	11/2	33	130	100	80	3	16	4-Φ14	160	140	2.5
50	2	43	140	110	90	3	16	4-Φ14	200	145	3.5
65	21/2	46	160	130	110	3	16	4-Φ14	250	155	4.5
80	3	46	182	150	125	3	18	4-Φ18	250	165	6
100	4	52	205	170	145	3	18	4-Φ18	250	180	7.5
125	5	56	235	200	175	3	20	8-Φ18	300	203	11
150	6	56	260	225	200	3	20	8-Φ18	300	225	16
200	8	60	315	280	255	3	22	8-Φ18	200*	275	48
250	10	68	370	335	310	3	24	12-Φ18	200*	315	60
300	12	78	435	395	362	4	24	12-Φ23	240*	348	75
350	14	78	485	445	412	4	26	12-Φ23	240*	415	82
400	16	102	535	475	462	4	28	16-Φ23	280*	460	123
450	18	114	590	550	518	4	28	16-Φ23	280*	500	150
500	20	127	640	600	568	4	30	16-Φ23	320*	530	180
600	24	154	755	705	670	5	30	20-Φ25	320*	610	225
700	28	165	860	810	775	5	32	24-Φ25	360*	675	315
800	32	190	975	920	880	5	34	24-Φ30	360*	805	385
900	36	203	1075	1020	980	5	36	24-Φ30	380*	995	420
1000	40	216	1175	1120	1080	5	36	28-Φ30	400*	1170	620
1200	48	254	1400	1340	1295	5	40	32-Φ34	400*	1295	788

No Information
