首页 > 产品中心 > 蝶阀 > D3/7/43H-10K日标蝶阀

1

产品概述零件材质性能规范产品尺寸技术规范

产品[日标蝶阀 ]的详细资料：

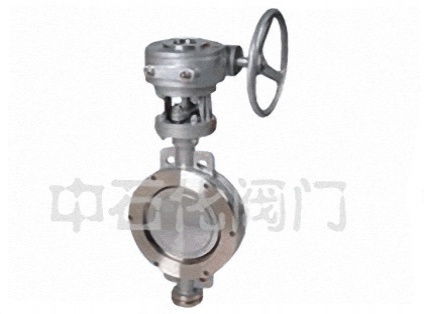

产品名称：日标蝶阀

产品特点：D3/7/43H-10K系列日标对夹式,法兰式三偏心硬密封蝶阀,三偏心硬密封蝶阀

日标蝶阀的详细资料：D3/7/43H-10K系列日标对夹式,法兰式三偏心硬密封蝶阀,三偏心硬密封蝶阀

零件名称	材料
阀体	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
阀杆	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

用途及特点：

D373H-10K、20K和D343H-10K、20K系列蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式，阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构，其密封性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等特点。广泛应用于石油、化工及工业环保水处理、高层建筑，给排水等管道上。

公称通径

DN(mm)

830W

830L

2〞~36〞

2〞~36〞

公称压力

PN(MPa)

10K

20K

试验压力

强度试验

1.5

3.0

密封试验

1.1

2.2

适用介质

水、蒸汽、油品、海水等

适用温度

-29℃~425℃

日标蝶阀D373H-10K、20K系列：

公称通径		结构长度（标准值）	外形尺寸（参考值）													连接尺寸（标准值）
公称通径		结构长度（标准值）	H	D373H						D673H			D973H			10K		20K
毫米	英寸	L	H	H1		A1		B1		H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180		200		625		245	72	530	250	255	120	4-19	120	8-19
65	21/2	46	115	370	180		200		625		245	72	530	250	255	140	4-19	140	8-19
80	3	49	120	380	180		200		645		245	72	565	250	255	150	8-19	160	8-23
100	4	56	138	420	180		200		675		355	92	600	250	255	175	8-19	185	8-23
125	5	64	164	460	180		200		715		355	92	640	250	255	210	8-23	225	8-25
150	6	70	175	555	270		280		800		355	92	705	300	315	240	8-23	260	12-25
200	8	70	208	605	270		280		850		250	170	775	300	315	290	12-33	305	12-25
250	10	76	243	680	270		280		925		250	170	945	300	315	355	12-25	380	12-27
300	12	83	283	800	380		420		1035		450	220	1070	300	315	400	16-25	430	16-27
350	14	92	310	835	380		420		1070		450	220	1140	300	315	445	16-25	480	16-33
400	16	102	340	915	450		470		1190		450	220	1210	300	315	510	16-27	540	16-33
450	18	114	380	960	480		490		1250		650	280	1335	575	714	565	20-27	605	20-33
500	20	127	410	1020	480		490		1290		650	280	1415	575	714	620	20-27	660	20-33
600	24	154	470	1225	480		490		1455		850	380	1605	656	810	730	24-33	770	24-39
700	28	165	550	1355	640		660		1585		850	380	1844	656	810	840	24-33	900	24-48
800	32	190	640	1470	640		660		1700		1250	380	2040	656	810	950	28-33	1030	24-56
900	36	203	710	1545	750		860		1965		1250	380	2255	785	863	1050	28-33	1140	28-56
1000	40	216	770	1795	850		900		2015		1250	380	2380	785	863	1160	28-39
1200	48	254	890	1965	850		900		2250		1250	380	2640	785	863	1380	32-39

采用标准：

设计标准：API1609-83
法兰连接尺寸：JIS B2212 ??JIS B2213 ??JIS B2214
结构长度：JIS B2002-1987
压力试验：JIS B2003-1987
驱动形式
手柄、蜗轮、气动、电动等
