产品名称：手动法兰式伸缩蝶阀 产品特点：手动法兰式伸缩蝶阀,手动蝶阀,法兰式伸缩蝶阀
用途及特点：
伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点为： 1、设计新颖、合理，结构独特，重量轻，操作方便，启闭快速； 2、伸缩蝶阀除了能作调节和截流作用，补偿管道
3、密封部位可调节更换，密封性能可靠等特点。
零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
橡胶、聚四氟、聚内脂、不锈钢
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
伸缩管
铸铁、铸钢、不锈钢、铬钼钢
填料
柔性石墨
公称通径
DN(mm)
50~2000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力 Ps(MPa)
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
适用温度
≤80℃
适用介质
空气、水、蒸汽、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。

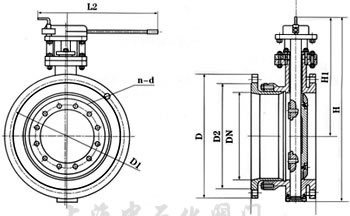

六、手动法兰式伸缩蝶阀SDtd43H/F/X-6/10/16系列连接尺寸：
外形尺寸（参考值）
法兰尺寸和螺栓孔尺寸（标准值）
H
H1
设计长度
L2
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
D
D1
D2
n-d
50
2
325
240
163
138
151
265
140
110
88
4-14
165
125
99
4-18
65
2 1/2
340
250
188
152
170
160
130
108
185
145
118
80
3
355
255
192
162
177
320
190
150
124
200
132
8-18
100
4
400
275
215
175
205
210
144
220
180
156
5
435
300
230
176
184
6
455
310
195
225
390
199
285
211
8-22
采用标准：
设计标准：GT/T12238-1989 法兰连接尺寸：GB/T9113.1-2000; GB/T9113.2-2000 GB/T9115.1-2000; GB/T9115.2-2000 压力试验：GB/T13927-1992; GB/T9092-1999
