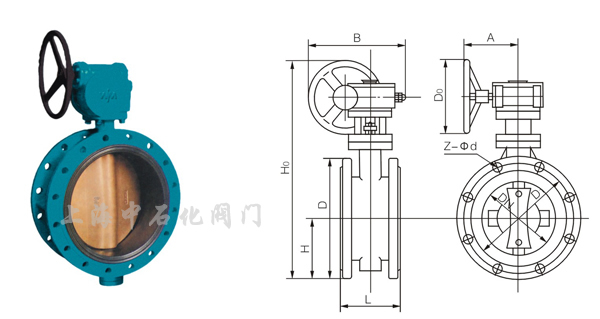

一、意大利贵宾会WMBV-200系列法兰式蝶阀主要外形连接尺寸：
|
公称压力
PNMpa)
|
公称压力
DNmm)
|
尺寸（mm)
|
重量
(kg)
|
|
|
|
L
|
D1
|
D
|
Z-Φd
|
H
|
H0
|
A
|
B
|
D0
|
|
|
1.0/1.6
|
50
|
108
|
125
|
165
|
4.18
|
82.5
|
443
|
125
|
125
|
80
|
51
|
|
|
65
|
112
|
145
|
185
|
4.18
|
92.5
|
463
|
125
|
125
|
80
|
62
|
|
|
80
|
114
|
160
|
200
|
8.18
|
100
|
483
|
125
|
125
|
80
|
73
|
|
|
100
|
127
|
180
|
220
|
8.18
|
110
|
498
|
125
|
125
|
80
|
87
|
|
|
125
|
140
|
210
|
250
|
8.18
|
125
|
682
|
325
|
245
|
150
|
98
|
|
|
150
|
140
|
240
|
285
|
8.22
|
142.5
|
736
|
325
|
245
|
150
|
102
|
|
|
200
|
152
|
295
|
340
|
8.22
|
170
|
800
|
325
|
245
|
150
|
150
|
|
|
250
|
165
|
350
|
395
|
12.22
|
192.5
|
895
|
363
|
313
|
200
|
170
|
|
|
300
|
178
|
400
|
445
|
12.22
|
222.5
|
956
|
363
|
313
|
200
|
220
|
|
|
350
|
190
|
460
|
505
|
16.22
|
252.5
|
1029
|
363
|
313
|
250
|
350
|
|
|
400
|
216
|
515
|
565
|
16.26
|
282.5
|
1103
|
363
|
313
|
250
|
430
|
|
|
450
|
222
|
565
|
615
|
20.26
|
307.5
|
1280
|
465
|
439
|
300
|
550
|
注：1、以上蝶阀的密封试验压力DN50～800为1.1MPa；DN900～1000为0.66MPa；DN1200～2000为0.27MPa。
2、如工作压力超过1.6MPa建议选用三偏心蝶阀。
3、以上蝶阀的连接尺寸均按1.0MPa标准制造，如阀板衬橡胶等特殊需要，订货时请注明。
